栓钉焊机(电弧螺柱焊机)焊接工艺

  发布者:三垦焊接 发布时间:2020-02-18 阅读:1094


电弧螺柱焊机是由焊接电源、控制器、焊枪、地线钳、焊接电缆等部分组成。但大多数栓钉焊机焊接设备的焊接电源都与控制器合并为一体,称为主机。比较先进的控制方式是使用微处理器,以便精确设置和适时控制焊接过程中的焊接电流、焊接时间等参数。焊接电源一般为晶闸管控制的或逆变式的弧焊整流器。逆变式的弧焊整流器体积小、重量轻、动特性好,无疑是焊机的首选。

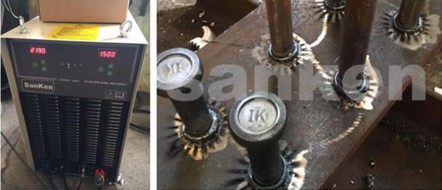

我司生产的逆变ARC8000i电弧螺柱焊机,能焊接D28MM的焊钉.

用于螺柱焊的直流焊接电源应具有以下特点:  
  A
、栓钉焊机焊接电源应具有下降的静外特性。只有这样才能维持电弧的稳定性,保证焊接质量。  
  B
、栓钉焊机焊接电源应有引弧电流(4050A)和较高的空载电压(70100V)。以确保100%的引弧成功率,对于大直径的螺柱焊接,其空载电压甚至超过100V。只有这样才能满足提升高度较大时的需求  
  C
、栓钉焊机要有较高的负载电压。按弧焊电源下降特性的定义,当焊接电流≥600A时,其负载电压应保持44V不变。在施工现场使用的焊机,其焊接电缆较长,有的长达50M,电压降很大。如果不增加负载电压加以补偿,就势必会降低其焊接能力,若不按照ISO14555规定配制焊接电缆的截面积,情况就会更加严重,甚至无法焊接。这就是为什么不同厂家制造的同一电流等级的焊机,其焊接螺柱的最大直径有较大差异的主要原因之一。  
  D
、栓钉焊机焊接电流要有陡升的前沿。栓钉焊机的最大特点是瞬间大电流,因此要求栓钉焊机焊接电源在接通后的32MS之内,焊接电流应达到其峰值。对于短周期螺柱焊而言,其焊接电流的上升时间应该更短,否则就有可能出现焊接时间已到,但焊接电流还没有达到其峰值的现象。设定的焊接电流与螺柱焊接所得到的能量不成比例,则很难保证其焊接质量。  
  
提高焊接电流上升速度的唯一办法是减小电抗器的电感量。普通弧焊整流器之所以要加大电抗器,除了滤波之外还要限制短路电流的上升速度和短路电流的峰值,以降低引弧时的冲击电流,减小飞溅和弧坑,并避免烧穿工件。螺柱焊则不同,是按照已设定的引弧、螺柱提升、接通主电源等逻辑顺序进行的。也就是说,在螺柱与工件有一定间隙的情况下才接通焊接主电源的,因而避免了引弧时的飞溅。其实螺柱焊的最大飞溅是发生在螺柱压入熔池时,瞬间发生的喷溅物。  
  
通过试验已经证明:三相全波硅整流电源(纹波系数γ0.042),即使没有滤波电抗器,照样可以进行螺柱焊接。螺柱焊用的由晶闸管控制的焊接电源的电抗器只是滤波而已,因此可以大大减小,至于减少多少?要视电源的主电路结构和电流调节范围而定。  
  E
、电源要有较小的内阻抗。焊接电源的主电路的电气绝缘,采用H级耐热等级与B级相比,具有体积小重量轻的优点,倍受人们的推崇。但深入分析后发现,也并非完美无缺。GB11021规定:HB级耐热等级的最高温度分别为180℃130℃H级比B级允许的温度约高40%。也就是说,在主电路设计时,其线圈的电流密度可以大幅度提高,以减小导线的截面积。随之而来的是导线的电阻,也即电路的阻抗增加。这对于大电流焊接的螺柱焊机而言,则是致命的缺点。假如焊接电源主电路的绝缘由B级改为H级,次级回路所有导线截面积的减小而导致总电阻的增加那怕只有0.006Ω,按2500A焊接电流计算,其增加的功耗为37.5KW,再加上主变压器初级增加的功耗,则是相当可观的。焊接电源主电路的功耗增加,势必减小输出的焊接功率,使焊接能力下降,这便是体积、重量的减小付出的代价。也就是说,焊接同一直径的螺柱,H级比B级绝缘的焊机需要更高的功率才能达到同一效果,效率明显下降。我司生产的逆变ARC8000i电弧螺柱焊机,能焊接D28MM的焊钉.
